TP3: Super Mario Bros 1-1

Entrega: 19/05/2025 às 23:59h

Introdução

O Super Mario Bros (SMB), lançado pela Nintendo em 1985, foi um dos jogos mais populares da era dos consoles 8 bits. SMB é um jogo de plataforma de rolagem lateral onde o objetivo do jogador é se mover para a direita para chegar a um mastro de bandeira no final de cada nível. O jogador controla o Mario, protagonista da série. O irmão de Mario, Luigi, é controlado pelo segundo jogador no modo multijogador e assume o mesmo papel e funcionalidade de Mario. Na narrativa do jogo, o mundo é chamado de Reino do Cogumelo e o Mario está atravessando-o para salvar a Princesa Peach do antagonista Bowser. O video a seguir mostra um gameplay do jogo original:

Objetivo

O objetivo desse projeto é praticar a implementação de integração com editores externos, rolagem de câmera, detecção de colisão com AABBs e animação 2D. Para isso, você irá implementar as mecânicas básicas de correr, pular, e acertar inimigos no primeiro nível do SMB. Primeiro, você irá implementar um parser para carregar objetos do jogo a partir de arquivos csv exportados do editor de mapas [Tiled]. Como parte dessa tarefa, você irá implementar o componente DrawSpriteComponent para desenhar sprites estáticos (i.e., não-animados) na tela. Segundo, você irá implementar a rolagem de câmera, garantindo que o personagem sempre fique a frente da câmera. Terceiro, você irá implementar o componente AABBCollideComponent para detectar colisões entre caixas delimitadoras alinhadas com os eixos (AABBs). Quarto, você irá implementar o componente DrawAnimatedComponent, de animações de sprites, utilizando sprite sheets gerados pela [FreeTexturePacker]. Por fim, você irá implementar os goombas, incluindo as mecânicas de matá-los quando o jogador pula em cima deles e de matar o jogador quando eles o acertam no chão. O vídeo a seguir mostra um gameplay da versão que você irá implementar:

Código-base

Aceite o projeto tp3-super-mario-bros-1-1 no GitHub classroom [nesse link]

Clone o seu novo repositório no seu computador:

 # Substitua <GITHUB_USERNAME> pelo seu usuário do GitHub
 git clone https://github.com/ufmg-dcc192/tp3-super-mario-bros-1-1-<GITHUB_USERNAME>.git

Abra o projeto tp3-super-mario-bros-1-1 na CLion e, antes de começar a sua implementação, verique com cuidado as definições de métodos e atributos de cada classe:
- DrawSpriteComponent
  Componente para desenho de sprites estáticos (i.e., não animados).
- DrawAnimatedComponent
  Componente para desenho de sprites animados (estende DrawSpriteComponent).
- AABBColliderComponent
  Componente para detecção de colisão entre AABBs.
- Block
  Classe que estende Actor para representar um bloco do jogo.
- Goomba
  Classe que estende Actor para representar o Goomba, inimigo que se movimenta horizontalmente de um lado para o outro.
- Mario
  Classe que estende Actor para representar o Mário, que é controlado pelo jogador.
- Spawner
  Classe que estende Actor para representar um “gatilho” (ou trigger) que cria um goomba quando o jogador está próximo.
Observação: o código base desse projeto foi construído a partir do código do projeto anterior [TP2: Asteroids], portanto muitas das classes já foram introduzidas anteriormente.

Instruções

Parte 0: Preparação dos Assets

Antes de começar a programar, você irá preparar os assets (recursos) que serão carregados no início do jogo. Esses assets incluem os sprite sheets dos personagens e dos blocos da primeira fase do Super Mario Bros., além de um arquivo .csv com o tilemap dessa fase.

Sprite Sheet
Utilize o [FreeTexturePacker] para gerar os sprite sheets do mario, goomba e blocos. Desabilite a opção Allow trim, utilize o formato de dados json (Array) e o método BestAreaFit para exportar os sprite sheets. Copie os sprite sheets (imagens e dados) para os seus respectivos locais dentro do diretório Assets do projeto. Por exemplo, copie o sprite sheet do Mario para o local Assets/Sprites/Mario.
Tilemap
Utilize o [Tiled] para abrir o arquivo Levels/Level1-1/level1-1.tmx e exportar seu conteúdo para um arquivo Levels/Level1-1/Level1-1.csv. Inspecione o csv gerado para compreender sua estrutura de tiles.

Parte 1: Carregando uma fase

Na primeira parte, você irá ler um arquivo .csv exportado pelo Tiled para carregar a primeira fase do jogo. Para poder visualizar os blocos na tela, você também terá que implementar o componente DrawSpriteComponent para desenhar sprites estáticos.

DrawSpriteComponent.cpp
1. Implemente o construtor da classe e o método Draw para desenhar sprites estáticos
Block.cpp
1. Implemente o construtor da classe para adicionar um componente DrawSpriteComponent no construtor do bloco
Mario.cpp
1. Implemente o construtor da classe para adicionar um componente DrawSpriteComponent no construtor do personagem
Game.cpp
1. Implemente o método LoadTexture para carregar uma textura com a SDL. Para testar seu código até aqui, crie uma instância de Block na função InitializeActors com uma textura da sua escolha.
```
 auto block = new Block(this, "../Assets/Sprites/Blocks/BlockA.png");
 block->SetPosition(Vector2(5 * TILE_SIZE, 5 * TILE_SIZE));
```
2. Implemente o método LoadLevel para ler o arquivo csv e instanciar uma matriz de inteiros LEVEL_HEIGHT X LEVEL_WIDTH representando os IDs dos tiles. Teste o seu código chamando essa função em InitializeActor, carregando a fase do arquivo level1-1.csv. Imprima a matriz na saída padrão com SDL_Log e compare a saída com o conteúdo do arquivo: eles devem ser os mesmos.
3. Implemente o método BuildLevel para percorrer a matriz de tiles carregada no item anterior e instanciar game objects para o mario, os canos e os blocos. Para saber qual ID de tile corresponde a qual textura, abra o arquivo level1-1.tmx e inspecione os IDs de cada tile. Inicialize as posições dos objetos no mundo de acordo com as suas posições na matriz de tiles. Guarde a instância do mario no atributo mMario da classe game. Os blocos não precisam ser armazenados na classe.
4. Adicione ao método InitializeActors a chamada para as função LoadLevel e BuildLevel, nessa ordem, para que a fase seja carregada e instanciada no momento de inicialização do jogo.

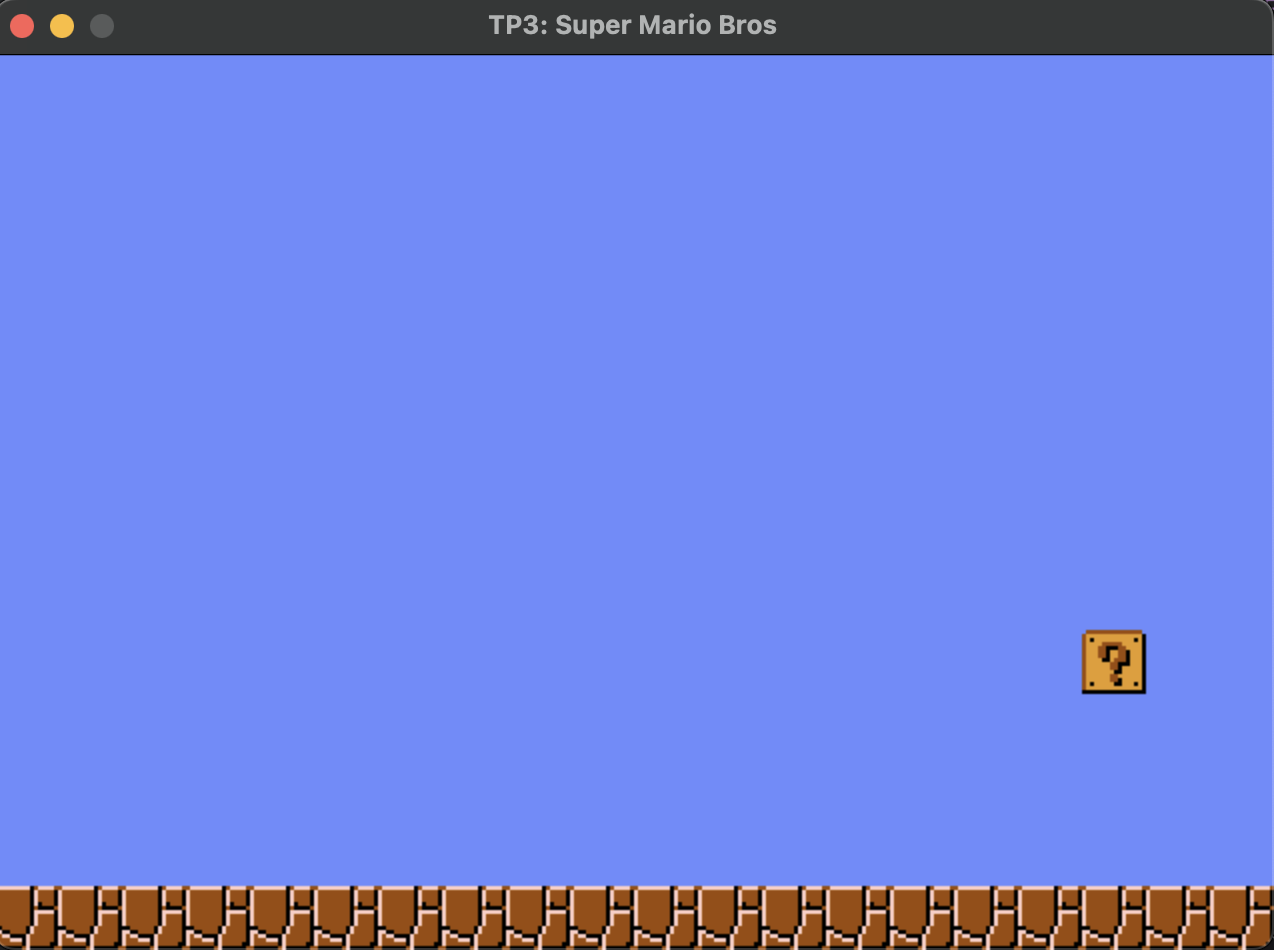

Ao final dessa etapa, você deveria ver uma saída como a ilustrada na figura abaixo:

tp3-smb-1

Parte 2: Rolagem de Câmera

Na segunda parte, você irá implementar o movimento do jogador e da câmera, para que ele possa navegar horizontalmente sem colisão ao longo da fase.

Game.cpp
1. Implemente o método UpdateCamera para fazer a câmera seguir o jogador
Mario.cpp
1. Adicione o componente RigidBodyComponent no construtor do personagem para habilitar sua movimentação. Utilize a função SetApplyGravity para desabilitar a gravidade do personagem enquanto você estiver trabalhando na parte 2: isso irá facilitar o teste da câmera.
2. Implemente o método OnProcessInput para mover o jogador horizontalmente
3. Modifique o método OnUpdate para garantir que a posição horizontal do jogador esteja sempre à frente da câmera

Ao final dessa etapa, você deveria ver uma saída como no vídeo a seguir:

Parte 3: Detecção de Colisão com AABBs

Na terceira parte, você irá implementar o componente AABBColliderComponent para detectar colisões no jogo.

AABBColliderComponent.cpp
1. Implemente os métodos GetMin e GetMax para calcular os pontos de mínimo, máximo da AABB, respectivamente
2. Implemente método Intersect para verificar se duas AABBs têm interseção
3. Implemente os método GetMinVerticalOverlap e GetMinHorizontalOverlap para calcular as sobreposições verticais e horizontais da colisão, respectivamente.
4. Implemente os métodos DetectHorizontalCollision e DetectVertialCollision para separar uma AABB após uma colisão horizontal e vertical, respectivamente.
5. Implemente os métodos ResolveHorizontalCollisions e ResolveVerticalCollisions para resolver as colisões horizontais e verticais, respectivamente, entre os objetos do jogo.
Block.cpp
1. Adicione o componente AABBColliderComponent ao construtor dos blocos para habilitar colisões do jogador com os blocos do nível. Na criação, marque o bloco como estático isStatic = true.
Mario.cpp
1. Habilite a gravidade no personagem, removendo a chamada para a função SetApplyGravity que você adicionou na etapa anterior
2. Adicione o componente AABBColliderComponent no construtor do personagem para habilitar colisões do jogador com os blocos do nível. Por padrão, o componente assume que o objeto não é estático, então não é necessário marcá-lo como não estático.
3. Estenda o método OnProcessInput para implementar o pulo. O jogador só pode pular quando estiver no chão mIsOnGround = true.

Ao final dessa parte, você deveria ser capaz de navegar na primeira fase com as mecânicas de correr e pular, porém sem animação, como no vídeo a seguir:

Parte 4: Animações

Na quarta parte, você irá implementar o componente DrawAnimatedSprite para animar os objetos do jogo.

DrawAnimatedComponent.cpp
Todos os quadros de um objeto estão armazenados no vetor mSpriteSheetData. Cada posição desse vetor é um ponteiro para um SDL_Rect*, representando as coordenadas de um sprite no sprite sheet. Além disso, todas as animações estão armazenadas no mapa mAnimations. Uma animação é identificada por um nome (string) e definida por um vetor de índices de quadros (armazenados em mSpriteSheetData). A nome da animação corrente é armazenado na variável membro mAnimName.
1. Implemente o método Update para atualizar o timer da animação
2. Implemente o método Draw para desenhar o sprite corrente da animação
3. Implemente o método SetAnimation para mudar a animação corrente
Mario.cpp
1. Modifique o construtor para que o personagem utilize o componente de desenho DrawAnimatedComponent ao invés de DrawSpriteComponent.
  Ao final desse item, você deveria ter o mesmo resultado da Parte 3, ou seja, o mário se movendo e colidindo mas sempre no estado idle.
2. Implemente a método ManageAnimations para selecionar a animação correta enquanto o jogador estiver vivo !mIsdead:
  1. Se estiver no chão e correndo, a animação correta é "run"
  2. Se estiver no chão, mas não estiver correndo, a animação "idle"
  3. Se estiver não estiver no chão, a animação é "jump"

Ao final dessa parte, você deveria ver as animações de run, idle e jump tocando de acordo com o estado do jogador, como no vídeo a seguir:

Parte 5: Inimigos

Na quinta parte, você irá implementar os goombas e os spawners, que criam goombas quando o jogador está próximo.

Game.cpp
1. Estenda o método BuildLevel para instanciar spawners de acordo com a matriz de tiles.
Goomba.cpp
1. Crie os componentes RigidBodyComponent, AABBColliderComponent, e DrawAnimatedComponent no construtor, de forma similar ao Mario
2. Implemente o método Kill para tocar a animação de morte e desabilitar os componentes
3. Implemente o método OnUpdate para destruir os goombas que já morreram
4. Implemente o método OnHorizontalCollision para alterar a direção do goomba quando ele colidir horizontalmente contra blocos ou outros goombas. Além disso, o Goomba deve matar o mario caso a colisão seja horizontal e contra o jogador.
Spawner.cpp
1. Implemente o método OnUpdate para criar um goomba quando o jogador estiver próximo.
Mario.cpp
1. Modifique o método OnUpdate para detectar quando o jogador morreu.
2. Implemente o método Kill para tocar a animação de morte e finalizar o jogo
3. Implemente o método OnHorizontalCollision para matar o mario caso ele tenha colidido contra um goomba
4. Implemente o método OnVerticalCollision para matar o goomba caso o jogador tenha colidido contra um goomba

Essa etapa conclui as implementações básicas do jogo, que deveria ter um resultado como o mostrado no vídeo do início do roteiro.

Parte 6: Customização

Na sexta, e última etapa, você irá ajustar as variáveis do jogo para criar uma versão única do Super Mário Bros.

Altere os parâmetros de movimentação (velocidade, massa, coeficientes de atrito, etc.) do jogador para encontrar uma jogabilidade que mais lhe agrada.
Altere o nível dado ou crie um completamente novo.
Implemente a movimentação dos blocos de tijolo (tipo B) quando o mario os acerta por baixo. Nesse caso, o bloco deve se mover para cima e para baixo, retornando exatamente no ponto que estava originalmente.

Submissão

Para submeter o seu trabalho, basta fazer o commit e o push das suas alterações no repositório que foi criado para você no GitHub classroom.

git add .
git commit -m 'Submissão TP3'
git push

Barema

Parte 1: Carregando uma fase (5%)
Parte 2: Rolagem de Câmera (5%)
Parte 3: Detecção de Colisão com AABBs (30%)
Parte 4: Animações (30%)
Parte 5: Inimigos (10%)
Parte 6: Customização (20%)

Referências

Parte 1:
- Game Programming in C++, Cap 3, Vectors nad Basic Physics
