TP2: Asteroids

Entrega: 01/10/2025 às 23:59h

Introdução

Assim como o Pong, o Asteroids, lançado pela Atari em 1979, também foi um dos jogos mais populares da era do Arcade. O Asteroids é um jogo de tiro com uma temática espacial onde o jogador controla uma nave com o objetivo de destruir todos os asteroides no mapa sem colidir com nenhum deles. Quando o jogador destrói todos os asteroides, um número maior do que o anterior é criado no mapa, aumentando a dificuldade do jogo. Se o jogador colidir com um asteroide, ele perde uma vida. O jogo termina quando o jogador perder suas três vidas. O vídeo abaixo mostra um gameplay do jogo original:

Objetivo

Nesse projeto, você irá desenvolver as mecânicas princiais de movimentação, colisão e tiro do Asteroids em C++ e OpenGL/SDL. Nessa versão, o jogador poderá mover-se e atirar com a nave como no jogo original, destruindo os asteroides caso um laser os acerte. O jogo será reiniciado quando a nave colidir com um asteroide. Inicialmente, você irá criar os um modelo de objetos híbrido, com hierarquia de classes e componentes. Em seguida, você irá implemantar os componentes RigidBodyComponent e CircleColliderComponent para movimentar e detectar as colisões dos objetos do jogo. Por fim, você irá utilizar esses componentes para implementar uma nave que atira raios laser e gerar um dado número de asteroides com geometrias aleatórias. O video a seguir mostra um gameplay da versão que você irá implementar:

Código-base

1. Aceite o projeto tp2-asteroids no GitHub classroom [nesse link]

2. Clone o seu novo repositório no seu computador:

    # Substitua <GITHUB_USERNAME> pelo seu usuário do GitHub
    git clone https://github.com/ufmg-dcc192/tp2-asteroids-<GITHUB_USERNAME>.git


3. Abra o projeto tp2-asteroids na CLion e, antes de começar a sua implementação, verique com cuidado as definições de métodos e atributos de cada classe:

   • Component

     Classe base para todos os componentes do jogo, contendo métodos para processamento de eventos de entrada e atualização.

   • DrawComponent

     Componente de desenho de objetos com retângulos coloridos.

   • RigidBodyComponent

     Componente de movimentação de objetos rígidos.

   • CircleColliderComponent

     Componente de detecção de colisão baseado em comparações entre círculos.

   • ParticleSystemComponent

     Componente para emissão de partículas, que pode ser usado para atirar os lasers.

   • Ship

     Classe que estende Actor para representar a nave.

   • Asteroid

     Classe que estende Actor para representar um asteroide.

   • Laser

     Classe que estende Actor para representar uma partícula de laser, que é atirada pela nave quando o jogador pressiona a tecla Espaço.

   Observação: o código base desse projeto foi construído a partir do código do projeto anterior [TP1: Pong], portanto muitas das classes já foram introduzidas anteriormente.

Instruções

Parte 1: Modelo de Objetos

Na primeira parte, você irá implementar uma estrutura de objetos com hierarquia de classes e componentes, o que possibilitará a criação e gerenciamento de objeto de uma maneira mais flexível.

1. Actor.cpp

   1. Implemente o construtor Actor para adicionar ao jogo o ator que está sendo criado

   2. Implemente o destrutor ~Actor para retirar o ator da lista de atores do jogo. Em seguida, percorra o vetor de componentes, deletando-os um a um, e finalize esvaziando esse vetor para evitar vazamentos de memória.

   3. Complete o método Update para, quando o ator estiver ativo, chamar o update dos seus componentes

   4. Complete o método ProcessInput para, quando o ator estiver ativo, chamar o processador de entrada dos seus componentes

   5. Implemente o método AddComponent para registrar novos componentes em um ator. Primeiro, adicione o componente ao final do vetor de componentes. Em seguida, ordene esse vetor para garantir que os componentes fiquem organizados conforme seu updateOrder, de modo que sejam atualizados na ordem correta durante a execução do jogo.

2. Game.cpp

   1. Implemente a função AddActor para adicionar novos atores ao jogo. Caso mUpdatingActors esteja ativo, insira o ator em mPendingActors; caso contrário, adicione-o diretamente em mActors

   2. Implemente a função RemoveActor para remover um ator tanto de mPendingActors quanto de mActors. Para evitar cópias desnecessárias, use std::iter_swap para trocar o elemento encontrado com o último da lista e depois remova-o com pop_back().

   3. Implemente a função UpdateActors ativando a flag mUpdatingActors antes de atualizar cada ator e desativando-a ao final do loop, garantindo que novos atores criados sejam armazenados em mPendingActors. Depois, mova todos os atores pendentes para mActors e use mPendingActors.clear() para esvaziar a lista. Por último, crie um vetor temporário deadActors com os atores em estado Destroy e, em seguida, percorra esse vetor deletando cada ator para liberar a memória corretamente.

   4. Implemente a função AddDrawable para adicionar um novo DrawComponent à lista de desenháveis. Em seguida, ordene a lista usando std::sort, garantindo que os componentes fiquem organizados pelo valor de GetDrawOrder().

   5. Implemente a função RemoveDrawable para localizar o DrawComponent na lista de desenháveis usando std::find e removê-lo com erase.

   6. Complete a parte final de ProcessInput percorrendo todos os atores em mActors e chamando ProcessInput(state) para cada um, usando o estado de teclado obtido em SDL_GetKeyboardState.

   7. Implemente a função GenerateOutput para desenhar todos os elementos da cena. Entre o Renderer::Clear e o Renderer::Present, percorra a lista mDrawables chamando Draw para cada componente, e caso mIsDebugging esteja ativo, percorra também os componentes do ator dono chamando DebugDraw em cada um. Dessa forma, os elementos são renderizados normalmente e, em modo de depuração, são exibidas informações extras sobre seus componentes.

   8. No inicío do método Shutdown, percorra a lista de atores do jogo, deletando todos eles

3. DrawComponent.cpp

   1. Implemente o construtor DrawComponent, adicionando o componente que está sendo criado como desenhável no jogo Game::AddDrawable. Em seguida, crie os arrays de vértices e índices a partir do vetor de pontos fornecido vertices. Por fim, inicialize mDrawArray com os dados construídos.

   2. Implemente o destrutor ~DrawComponent para remover o componente da lista de desenháveis do jogo. Libere a memória de mDrawArray e atribua nullptr para evitar ponteiros soltos.

   3. Implemente o método Draw para desenhar o componente chamando o método Draw do Renderer. Use a matriz de modelo do ator dono, os dados de vértices mDrawArray e a cor branca como parâmetros.

Ao final dessa primeira etapa, teste a sua implementação criando um actor com um DrawComponent na função Game::Initialize(). Por exemplo, experimente criar um actor representado por um triângulo com o código abaixo:

std::vector<Vector2> vertices;
vertices.emplace_back(Vector2(0.0f, -50.0f));
vertices.emplace_back(Vector2(-50.0f, 50.0f));
vertices.emplace_back(Vector2(50.0f, 50.0f));

Actor *testActor = new Actor(this);
testActor->SetPosition(Vector2(WINDOW_WIDTH / 2.0f, WINDOW_HEIGHT / 2.0f));

new DrawComponent(testActor, vertices);

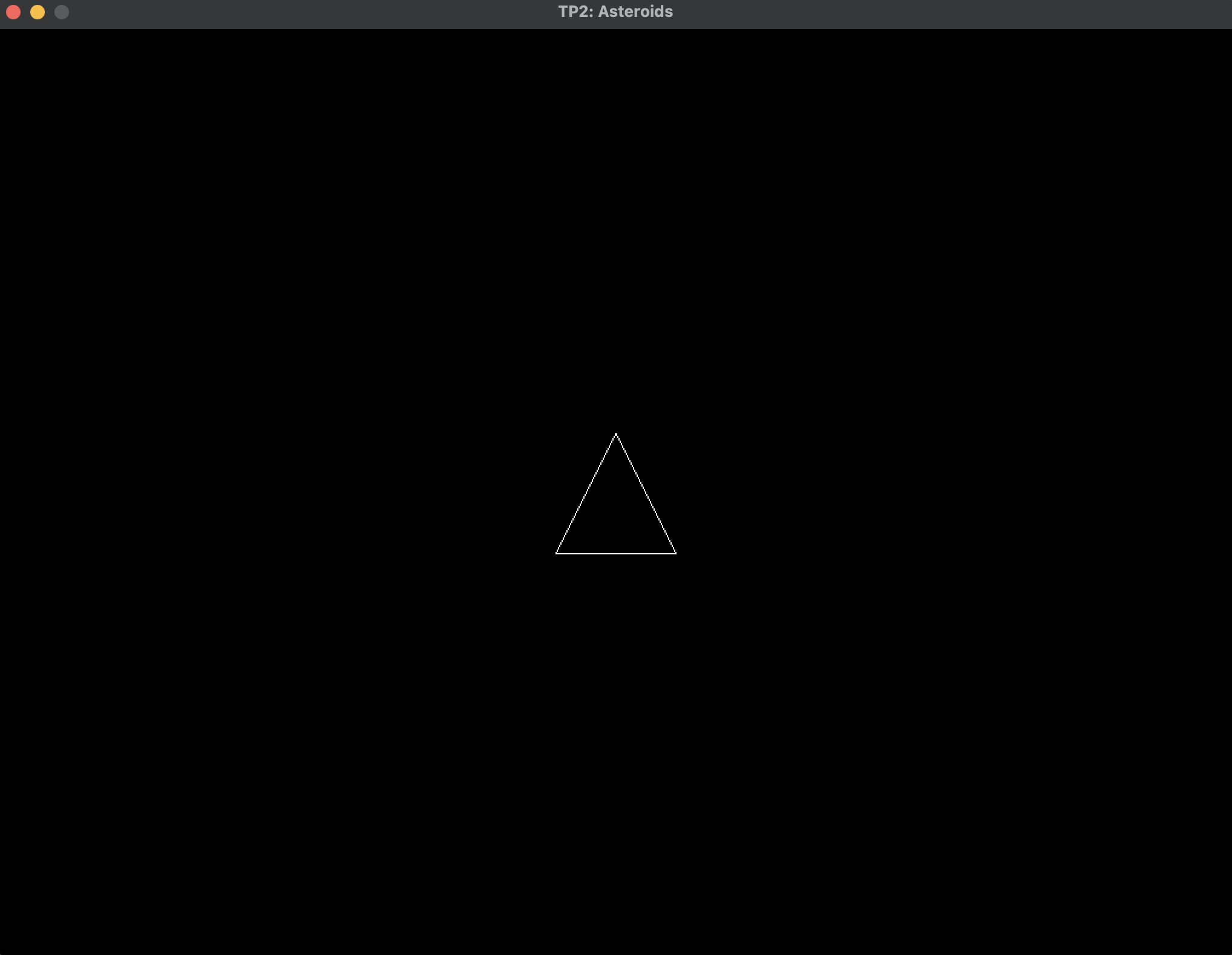

O seu jogo deveria mostrar a seguinte saída:

Parte 2: Movimentação de Objetos Rígidos

Na segunda parte, você irá implementar os componentes RigidBodyComponent e CircleColliderComponent para movimentar e detectar as colisões dos objetos do jogo.

• RigidBodyComponent.cpp

  1. Implemente a função ApplyForce para atualizar a aceleração do corpo rígido somando a força recebida dividida pela massa (force / mMass).

  2. Implemente a função Update para integrar a física do corpo rígido: atualize a velocidade a partir da aceleração (limitando-a ao máximo), use essa velocidade para mudar a posição aplicando screen wrap, e depois zere a aceleração. Corrija velocidades muito pequenas para zero e, por fim, atualize a rotação do ator somando a velocidade angular vezes o delta de tempo, de forma análoga ao cálculo da translação, mas aplicado ao ângulo.

  3. Implemente a função ScreenWrap para garantir que o ator reapareça do lado oposto da tela quando sair dos limites. Caso a coordenada x seja menor que 0, defina como WINDOW_WIDTH, e se for maior que WINDOW_WIDTH, defina como 0 (o mesmo vale para y em relação a WINDOW_HEIGHT). Isso cria o efeito de teletransporte contínuo típico do jogo Asteroids.

• CircleColliderComponent.cpp

  1. Implemente o construtor CircleColliderComponent gerando os vértices que formam um círculo aproximado com 10 pontos igualmente espaçados, usando seno e cosseno para calcular as coordenadas. Depois, crie os índices que conectam os vértices em pares sequenciais e inicialize mDrawArray com esses dados para desenhar a malha do círculo. Esses vértices serão utilizados para visualizar a geometria de colisão desse componente, para fins de depuração.

  2. Implemente o destrutor ~CircleColliderComponent para liberar a memória usada em mDrawArray. Após o delete, atribua nullptr ao ponteiro para evitar acessos inválidos.

  3. Implemente a função Intersect para verificar se dois círculos colidem, como visto em sala de aula.

  4. Implemente o método DebugDraw para desenhar graficamente o colisor circular, facilitando a depuração. Para isso, chame o método Draw do renderer, passando a matriz de modelo do ator, o mDrawArray e a cor verde.

Ao final dessa segunda etapa, teste a sua implementação adicionando componentes RigidBodyComponent e CircleColliderComponent ao actor de criado ao final da etapa anterior. Aplique um força qualquer a esse actor, como no exemplo abaixo:

RigidBodyComponent *rb = new RigidBodyComponent(testActor, 1.0f);
CircleColliderComponent *cc = new CircleColliderComponent(testActor, 20.0f);
rb->ApplyForce(Vector2(0.0f, 1000.0f));

O seu jogo deveria mostrar uma saída como esta:

Parte 3: Objetos do Asteroids

Na terceira parte, você irá utilizar os novos componentes para implementar uma nave que atira raios laser e gerar um dado número de asteroides com geometrias aleatórias.

• Ship.cpp

  1. Implemente o construtor de Ship para construir um triângulo de vértices para representar a nave e use-o para criar o DrawComponent, além de adicionar um RigidBodyComponent e um CircleColliderComponent para física e colisão.

  2. Implemente a função OnProcessInput para processar as teclas de controle da nave. Use W para aplicar uma força na direção para frente, A e D para ajustar a velocidade angular negativa ou positiva, respectivamente.

  3. Implemente a função OnUpdate para atualizar o estado da nave a cada quadro. Primeiro, diminua o tempo de recarga do laser (mLaserCooldown) pelo deltaTime. Em seguida, percorra todos os asteroides do jogo e, se o colisor circular da nave intersectar o colisor de algum asteroide, finalize o jogo chamando Quit().

Teste o seu código instanciando um objeto do tipo Ship no método Game::InitializeActors. Você deveria ser capaz de mover a nave com as teclas W, A e D, como no vídeo abaixo:

• Asteroid.cpp

  1. Implemente a função GenerateVertices para criar os vértices que formam a silhueta irregular de um asteroide. Para isso, distribua numVertices pontos igualmente espaçados ao longo da circunferência (incrementando o ângulo a cada iteração) e, em cada ponto, calcule um comprimento aleatório. Use esse comprimento para gerar as coordenadas (x, y) e adicione-as ao vetor de vértices, que será retornado ao final.

  2. Implemente a função CalculateAverageVerticesLength para calcular o raio médio de um polígono.

  3. Implemente a função GenerateRandomStartingForce para criar uma força inicial aleatória que movimenta o asteroide.

  4. Implemente o construtor de Asteroid gerando os vértices de um polígono irregular com numVertices e raio radius, calcule o comprimento médio desses vértices para usar como raio de colisão e crie os componentes DrawComponent, RigidBodyComponent e CircleColliderComponent. Por fim, aplique uma força inicial aleatória ao corpo rígido para movimentar o asteroide e registre-o no jogo com AddAsteroid(this).

  5. Implemente o destrutor ~Asteroid para remover esse arteroide da lista de asteroides do jogo. Isso garante que, ao ser destruído, ele não continue registrado no sistema de atualização e colisão.

Teste o seu código instanciando múltiplos (ex. 5) objetos do tipo Asteroid no método Game::InitializeActors. O jogo deveria ser fechado quando a nave colidir com um dos asteroids, como no vídeo abaixo:

• ParticleSystemComponent.cpp

  1. Implemente o construtor de Particle criando os componentes DrawComponent, RigidBodyComponent e CircleColliderComponent para que a partícula tenha desenho, física e colisão. Por fim, configure o estado inicial da partícula como pausado, torne-a invisível e marque mIsDead como verdadeiro até que seja ativada pelo sistema de partículas.

  2. Implemente o método Particle::Kill para desativar a partícula quando sua vida terminar. Marque mIsDead como verdadeiro, pause o ator e torne o DrawComponent invisível. Por fim, reinicie sua velocidade para zero no RigidBodyComponent, garantindo que não continue em movimento após ser “morta”.

  3. Implemente o método Particle::Awake para reativar a partícula quando for emitida. Defina o tempo de vida (mLifeTime) recebido, marque mIsDead como falso e mude o estado para ativo, tornando o DrawComponent visível. Por fim, ajuste a posição e a rotação da partícula conforme os parâmetros recebidos.

  4. Implemente o método Particle::OnUpdate para controlar o ciclo de vida da partícula. Primeiro, reduza o tempo restante (mLifeTime) e, se ele chegar a zero ou menos, chame Kill() para desativar a partícula. Caso contrário, percorra todos os asteroides do jogo e, se houver colisão do colisor circular da partícula com o de algum asteroide, finalize a partícula chamando Kill() e marque o asteroide como destruído (SetState(ActorState::Destroy)).

  5. Implemente o construtor ParticleSystemComponent chamando o construtor da classe base Component. Em seguida, crie um pool de partículas: para cada índice até poolSize, instancie uma nova Particle com os vértices fornecidos e adicione-a ao vetor mParticles. Isso garante que o sistema tenha um conjunto fixo de partículas disponíveis para emissão durante o jogo.

  6. Implemente o método ParticleSystemComponent::EmitParticle para ativar uma partícula inativa do pool. Para isso, percorra o vetor mParticles e, ao encontrar a primeira morta, acorde-a (Awake) na posição do ator dono somada ao offsetPosition, usando a rotação atual e o tempo de vida fornecido. Em seguida, aplique uma força na direção do ator multiplicada pela velocidade, e encerre o loop para emitir apenas uma partícula por chamada.

Para testar o seu sistema de partículas, modifique o método Ship::OnProcessInput para verificar se a tecla espaço for pressionada. Caso esteja, verique o tempo de recarga, se ele estiver zerado, dispare um projétil pelo sistema de partículas e reinicie o mLaserCooldown. Essa etapa conclui as implementações básicas do jogo, que deveria ter um resultado como o mostrado no vídeo do início do roteiro.

Parte 4: Customização

Na quarta, e última etapa, você irá ajustar as variáveis do jogo para criar uma versão única do Asteroids.

1. Ajuste os parâmetros do jogo da forma que achar mais interessante: tamanhos, cores, aceleração, velocidade escalar, velocidade máxima, velocidade mínima, massa. Garante que o jogador terá um tempo razoável para escapar dos asteroides no início do jogo.

2. Implemente a a funcionalidade de gerar três novos asteroides menores e mais rápidos quando um grande é destruído.

3. Modifique o gráfico da nave para que ela parece mais uma letra ‘A’, do que um triângulo e adicione um propulsor na parte traseira, que pisca quando você acelera a nave (veja o vídeo do jogo original).

4. Implemente a animação de destruição dos asteroides. Quando um asteroide for destuído, crie um objeto com um sistema de partículas onde cada partícula é um ponto que é atirado para uma direção aleatória e vive por poucos segundos.

Submissão

Para submeter o seu trabalho, basta fazer o commit e o push das suas alterações no repositório que foi criado para você no GitHub classroom.

Observação: você pode realizar quantos commits quiser. Isso é inclusive recomendado para dividir o problema em partes menores. Além disso, as mensagens nos commits não precisam ser necessariamente “Submissão TP2”. Você pode também criar branches se quiser, mas apenas o último commit da branch main será avaliado.

git add .
git commit -m 'Submissão TP2'
git push

Barema

• Parte 1: Desenhos Vetoriais (10%)
• Parte 2: Movimentação de Objetos Rígidos (20%)
• Parte 3: Objetos do Asteroids (20%)
• Parte 4: Customização (50%)

Referências

• Parte 1:
  • Game Programming in C++, Cap 3, Vectors nad Basic Physics
